CVAE para predecir la masa en el dataset del CERN

CVAE para predecir la masa en el dataset del CERN#

En esta notebook vamos a entrenar un autoencoder variacional condicional (CVAE) sobre el dataset de colisiones de electrones del CERN.

Objetivo:

usar las variables cinemáticas medidas como condición;
modelar la distribución condicional de la masa M;

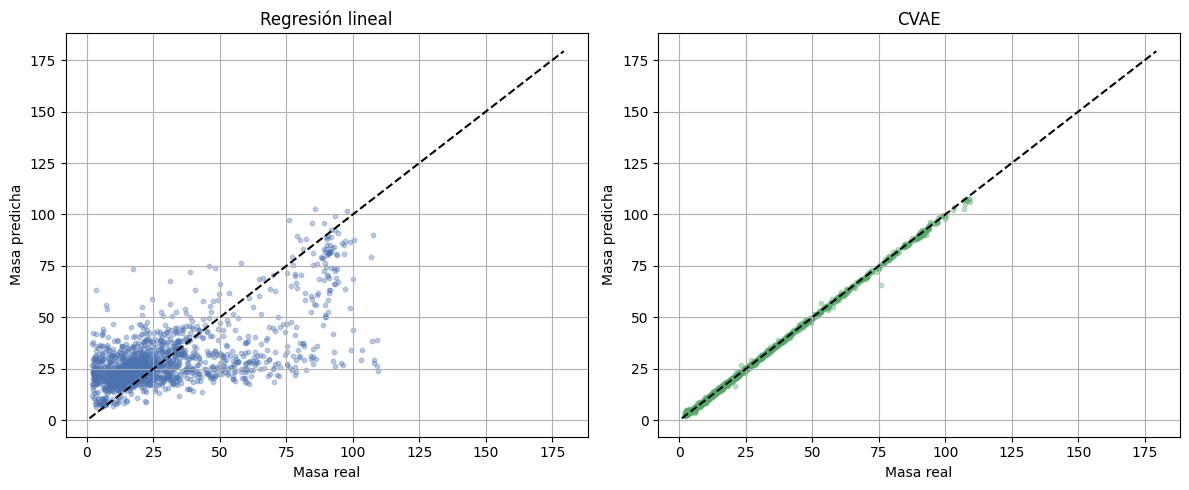

usar el modelo luego para predecir la masa a partir del resto de variables;
obtener una predicción puntual de masa para cada muestra de z;

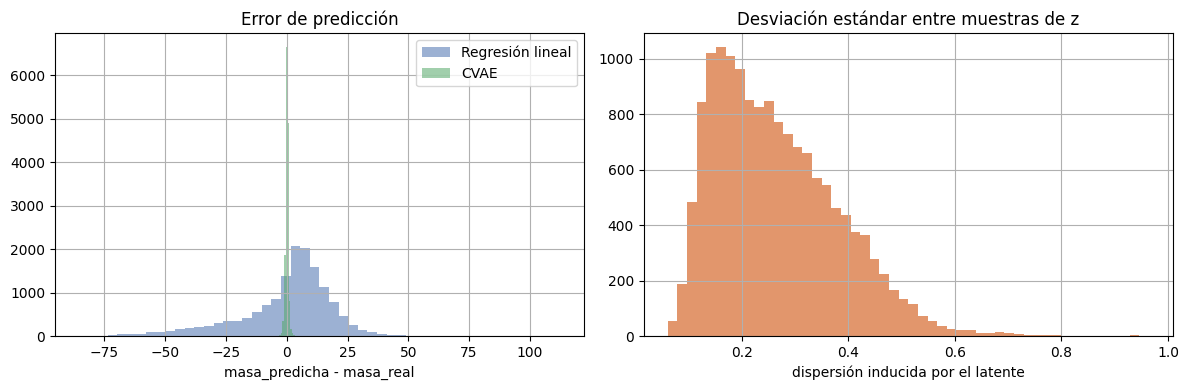

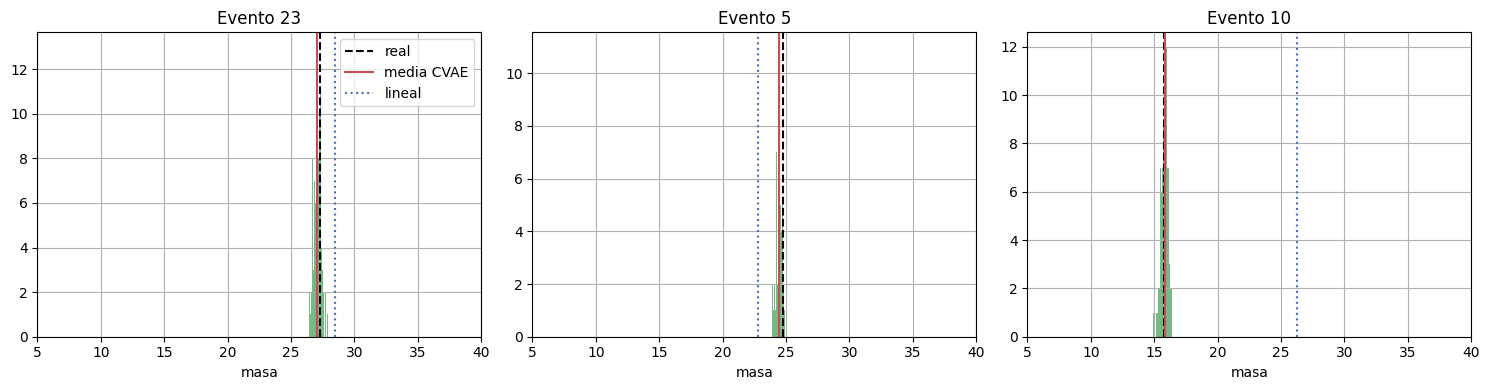

estimar una noción de dispersión repitiendo el muestreo latente.

La idea del CVAE en este caso es aprender una distribución:

\[ p(M \mid x), \]

donde x representa todas las variables excepto la masa.

Librerías necesarias#

La notebook usa kagglehub, pandas, numpy, torch, matplotlib y scikit-learn.

Si hace falta, se pueden instalar así:

# !pip install kagglehub pandas numpy matplotlib scikit-learn
# !pip install torch torchvision torchaudio

import math

import kagglehub
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd

import torch
import torch.nn as nn
import torch.nn.functional as F

from sklearn.linear_model import LinearRegression
from sklearn.model_selection import train_test_split
from sklearn.metrics import mean_absolute_error, mean_squared_error, r2_score
from torch.utils.data import DataLoader, TensorDataset

SEED = 70
np.random.seed(SEED)
torch.manual_seed(SEED)
if torch.cuda.is_available():
    torch.cuda.manual_seed_all(SEED)

DEVICE = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print("Dispositivo:", DEVICE)
print("Torch:", torch.__version__)

plt.rcParams["figure.figsize"] = (6, 4)
plt.rcParams["axes.grid"] = True

Dispositivo: cpu
Torch: 2.5.1

Parte 1#

Carga y limpieza del dataset#

El dataset trae eventos de colisiones con variables cinemáticas de dos electrones y la masa invariante M.

En esta notebook:

descartamos Run y Event porque son identificadores, no variables físicas útiles para el modelo;
corregimos espacios extra en algunos nombres de columna;
dejamos M como variable objetivo.

path = kagglehub.dataset_download("fedesoriano/cern-electron-collision-data")
print("Path to dataset files:", path)

df = pd.read_csv(path + "/dielectron.csv")
df.columns = df.columns.str.strip()
df = df.drop(columns=["Run", "Event"])

print(df.shape)
df.head()

Path to dataset files: /Users/robledo/.cache/kagglehub/datasets/fedesoriano/cern-electron-collision-data/versions/1
(100000, 17)

	E1	px1	py1	pz1	pt1	eta1	phi1	Q1	E2	px2	py2	pz2	pt2	eta2	phi2	Q2	M
0	58.71410	-7.31132	10.531000	-57.29740	12.82020	-2.20267	2.17766	1	11.2836	-1.032340	-1.88066	-11.0778	2.14537	-2.344030	-2.072810	-1	8.94841
1	6.61188	-4.15213	-0.579855	-5.11278	4.19242	-1.02842	-3.00284	-1	17.1492	-11.713500	5.04474	11.4647	12.75360	0.808077	2.734920	1	15.89300
2	25.54190	-11.48090	2.041680	22.72460	11.66100	1.42048	2.96560	1	15.8203	-1.472800	2.25895	-15.5888	2.69667	-2.455080	2.148570	1	38.38770
3	65.39590	7.51214	11.887100	63.86620	14.06190	2.21838	1.00721	1	25.1273	4.087860	2.59641	24.6563	4.84272	2.330210	0.565865	-1	3.72862
4	61.45040	2.95284	-14.622700	-59.61210	14.91790	-2.09375	-1.37154	-1	13.8871	-0.277757	-2.42560	-13.6708	2.44145	-2.423700	-1.684810	-1	2.74718

print("Columnas:")
print(df.columns.tolist())

print("\nResumen estadístico:")
display(df.describe())

Columnas:
['E1', 'px1', 'py1', 'pz1', 'pt1', 'eta1', 'phi1', 'Q1', 'E2', 'px2', 'py2', 'pz2', 'pt2', 'eta2', 'phi2', 'Q2', 'M']

Resumen estadístico:

	E1	px1	py1	pz1	pt1	eta1	phi1	Q1	E2	px2	py2	pz2	pt2	eta2	phi2	Q2	M
count	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.00000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	100000.000000	99915.000000
mean	36.436466	0.135897	0.182291	-1.508037	14.412167	-0.064095	0.021614	-0.00548	44.002901	-0.003984	0.124654	-1.590559	13.802036	-0.072830	0.021385	-0.004220	30.019521
std	41.216203	13.404976	13.470281	51.603652	12.388740	1.462137	1.799562	0.99999	46.751132	13.127404	13.168867	61.430040	12.460549	1.738033	1.817031	0.999996	25.255847
min	0.377928	-250.587000	-126.079000	-840.987000	0.219629	-4.165380	-3.141580	-1.00000	0.472500	-233.730000	-145.651000	-655.396000	0.026651	-7.064790	-3.141580	-1.000000	2.000080
25%	8.458595	-5.233675	-5.276248	-15.859825	3.771172	-1.283883	-1.527030	-1.00000	11.055725	-4.794770	-4.605965	-22.036950	3.738103	-1.892287	-1.556925	-1.000000	12.445200
50%	21.717000	0.141339	0.099092	-0.312987	12.967800	-0.061178	0.034324	-1.00000	25.264600	-0.035638	0.083665	-0.690244	11.690950	-0.135911	0.026986	-1.000000	21.283100
75%	50.003350	5.714560	5.648087	13.212650	20.018925	1.144408	1.562355	1.00000	66.925525	4.819540	5.061860	19.005825	19.596400	1.768253	1.596737	1.000000	39.025050
max	850.602000	134.539000	147.467000	760.096000	265.578000	2.622970	3.141420	1.00000	948.375000	227.330000	166.283000	935.558000	281.654000	3.060550	3.141290	1.000000	109.999000

df.dropna(inplace=True)

Parte 2#

Separación entre variables de entrada y masa objetivo#

Vamos a usar:

X: todas las variables excepto M;
y: la masa M.

También tomamos un subconjunto opcional para que la notebook sea más rápida de correr. Si querés máxima calidad, se puede subir MAX_SAMPLES o usar todo el dataset.

MAX_SAMPLES = None

if MAX_SAMPLES is not None and MAX_SAMPLES < len(df):
    df_model = df.sample(n=MAX_SAMPLES, random_state=SEED).reset_index(drop=True)
else:
    df_model = df.copy()

target_col = "M"
feature_cols = [c for c in df_model.columns if c != target_col]

X = df_model[feature_cols].to_numpy(dtype=np.float32)
y = df_model[[target_col]].to_numpy(dtype=np.float32)

print("Cantidad de variables de entrada:", len(feature_cols))
print("Shape X:", X.shape)
print("Shape y:", y.shape)

Cantidad de variables de entrada: 16
Shape X: (99915, 16)
Shape y: (99915, 1)

Parte 3#

Train / validation / test y estandarización#

La estandarización es importante porque las variables tienen escalas muy distintas.

Vamos a:

separar en entrenamiento, validación y prueba;
calcular media y desvío estándar solo con entrenamiento;
estandarizar entradas y masa con esas estadísticas.

X_train, X_temp, y_train, y_temp = train_test_split(X, y, test_size=0.30, random_state=SEED)
X_valid, X_test, y_valid, y_test = train_test_split(X_temp, y_temp, test_size=0.50, random_state=SEED)

x_mean = X_train.mean(axis=0, keepdims=True)
x_std = X_train.std(axis=0, keepdims=True)
x_std = np.where(x_std < 1e-6, 1.0, x_std)

y_mean = y_train.mean(axis=0, keepdims=True)
y_std = y_train.std(axis=0, keepdims=True)
y_std = np.where(y_std < 1e-6, 1.0, y_std)

X_train_std = (X_train - x_mean) / x_std
X_valid_std = (X_valid - x_mean) / x_std
X_test_std = (X_test - x_mean) / x_std

y_train_std = (y_train - y_mean) / y_std
y_valid_std = (y_valid - y_mean) / y_std
y_test_std = (y_test - y_mean) / y_std

print("Train:", X_train_std.shape, y_train_std.shape)
print("Valid:", X_valid_std.shape, y_valid_std.shape)
print("Test: ", X_test_std.shape, y_test_std.shape)

Train: (69940, 16) (69940, 1)
Valid: (14987, 16) (14987, 1)
Test:  (14988, 16) (14988, 1)

BATCH_SIZE = 128

train_dataset = TensorDataset(
    torch.tensor(X_train_std, dtype=torch.float32),
    torch.tensor(y_train_std, dtype=torch.float32),
)
valid_dataset = TensorDataset(
    torch.tensor(X_valid_std, dtype=torch.float32),
    torch.tensor(y_valid_std, dtype=torch.float32),
)
test_dataset = TensorDataset(
    torch.tensor(X_test_std, dtype=torch.float32),
    torch.tensor(y_test_std, dtype=torch.float32),
)

train_loader = DataLoader(train_dataset, batch_size=BATCH_SIZE, shuffle=True)
valid_loader = DataLoader(valid_dataset, batch_size=BATCH_SIZE, shuffle=False)
test_loader = DataLoader(test_dataset, batch_size=BATCH_SIZE, shuffle=False)

Parte 4#

Modelo: Conditional VAE para masa#

La estructura será:

encoder: recibe [M, x] y produce mu y logvar del latente z;
decoder: recibe [z, x] y produce una reconstrucción puntual de la masa.

En vez de reconstruir una imagen o un vector grande, acá reconstruimos una sola cantidad escalar: la masa.

La única fuente de aleatoriedad del modelo será el muestreo del latente z. El decoder ya no va a predecir una varianza extra para la salida.

class MLP(nn.Module):
    def __init__(self, in_features, out_features, hidden_features=(128, 128), activation=nn.SiLU):
        super().__init__()
        dims = [in_features, *hidden_features, out_features]
        layers = []
        for din, dout in zip(dims[:-2], dims[1:-1]):
            layers.append(nn.Linear(din, dout))
            layers.append(activation())
        layers.append(nn.Linear(dims[-2], dims[-1]))
        self.net = nn.Sequential(*layers)

    def forward(self, x):
        return self.net(x)


class ConditionalVAE(nn.Module):
    def __init__(self, condition_dim, latent_dim=8, hidden_features=(128, 128)):
        super().__init__()
        self.condition_dim = condition_dim
        self.latent_dim = latent_dim

        self.encoder = MLP(1 + condition_dim, 2 * latent_dim, hidden_features=hidden_features)
        self.decoder = MLP(latent_dim + condition_dim, 1, hidden_features=hidden_features)

    def encode(self, y, x_cond):
        h = self.encoder(torch.cat([y, x_cond], dim=1))
        mu, logvar = h.chunk(2, dim=1)
        logvar = logvar.clamp(-6.0, 3.0)
        return mu, logvar

    def reparameterize(self, mu, logvar):
        std = torch.exp(0.5 * logvar)
        eps = torch.randn_like(std)
        return mu + eps * std

    def decode(self, z, x_cond):
        return self.decoder(torch.cat([z, x_cond], dim=1))

    def forward(self, y, x_cond):
        mu, logvar = self.encode(y, x_cond)
        z = self.reparameterize(mu, logvar)
        y_hat = self.decode(z, x_cond)
        return y_hat, mu, logvar


def cvae_loss(y_true, y_hat, mu, logvar, beta=1.0):
    recon = F.mse_loss(y_hat, y_true)
    kl = -0.5 * torch.sum(1 + logvar - mu.pow(2) - logvar.exp(), dim=1).mean()
    total = recon + beta * kl
    return total, recon, kl

Parte 5#

Entrenamiento#

Usamos una versión simple del entrenamiento variacional:

pérdida de reconstrucción puntual sobre la masa estandarizada;
término KL para regularizar el latente;
un beta pequeño al comienzo para no forzar demasiado rápido la regularización.

def beta_schedule(epoch, total_epochs, beta_max=0.2, warmup_epochs=15):
    if epoch <= 1:
        return 0.01
    if epoch >= warmup_epochs:
        return beta_max
    progress = (epoch - 1) / max(1, warmup_epochs - 1)
    return 0.01 + progress * (beta_max - 0.01)


def train_cvae(model, train_loader, valid_loader, epochs=60, lr=0.8e-3):
    model = model.to(DEVICE)
    optimizer = torch.optim.Adam(model.parameters(), lr=lr)
    history = {"train_total": [], "valid_total": [], "valid_recon": [], "valid_kl": []}

    for epoch in range(1, epochs + 1):
        beta = beta_schedule(epoch, epochs, beta_max=0.2, warmup_epochs=15)
        model.train()
        total = 0.0

        for x_cond, y_true in train_loader:
            x_cond = x_cond.to(DEVICE)
            y_true = y_true.to(DEVICE)

            y_hat, mu, logvar = model(y_true, x_cond)
            loss, recon, kl = cvae_loss(y_true, y_hat, mu, logvar, beta=beta)

            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

            total += loss.item() * x_cond.size(0)

        history["train_total"].append(total / len(train_loader.dataset))

        model.eval()
        total = 0.0
        recon_total = 0.0
        kl_total = 0.0

        with torch.no_grad():
            for x_cond, y_true in valid_loader:
                x_cond = x_cond.to(DEVICE)
                y_true = y_true.to(DEVICE)
                y_hat, mu, logvar = model(y_true, x_cond)
                loss, recon, kl = cvae_loss(y_true, y_hat, mu, logvar, beta=beta)

                total += loss.item() * x_cond.size(0)
                recon_total += recon.item() * x_cond.size(0)
                kl_total += kl.item() * x_cond.size(0)

        n_valid = len(valid_loader.dataset)
        history["valid_total"].append(total / n_valid)
        history["valid_recon"].append(recon_total / n_valid)
        history["valid_kl"].append(kl_total / n_valid)

        if epoch % 5 == 0 or epoch == 1:
            print(
                f"epoch={epoch:03d}  beta={beta:.3f}  "
                f"train={history['train_total'][-1]:.4f}  "
                f"valid={history['valid_total'][-1]:.4f}"
            )

    return history


model = ConditionalVAE(condition_dim=X_train_std.shape[1], latent_dim=16, hidden_features=(128, 128))
history = train_cvae(model, train_loader, valid_loader, epochs=60, lr=0.8e-3)

epoch=001  beta=0.010  train=0.1129  valid=0.0432
epoch=005  beta=0.064  train=0.0322  valid=0.0248
epoch=010  beta=0.132  train=0.0082  valid=0.0081
epoch=015  beta=0.200  train=0.0049  valid=0.0051
epoch=020  beta=0.200  train=0.0036  valid=0.0067
epoch=025  beta=0.200  train=0.0027  valid=0.0027
epoch=030  beta=0.200  train=0.0021  valid=0.0034
epoch=035  beta=0.200  train=0.0019  valid=0.0025
epoch=040  beta=0.200  train=0.0017  valid=0.0017
epoch=045  beta=0.200  train=0.0016  valid=0.0020
epoch=050  beta=0.200  train=0.0013  valid=0.0018
epoch=055  beta=0.200  train=0.0011  valid=0.0011
epoch=060  beta=0.200  train=0.0012  valid=0.0011

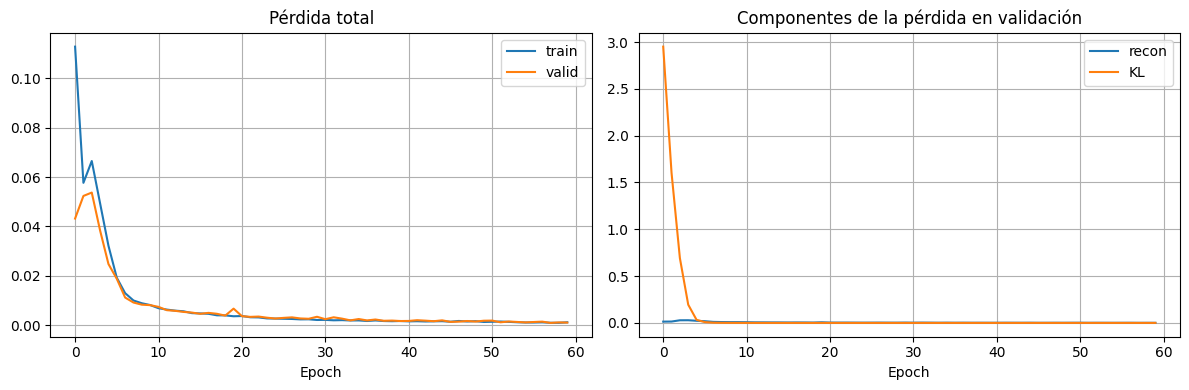

fig, axes = plt.subplots(1, 2, figsize=(12, 4))

axes[0].plot(history["train_total"], label="train")
axes[0].plot(history["valid_total"], label="valid")
axes[0].set_title("Pérdida total")
axes[0].set_xlabel("Epoch")
axes[0].legend()

axes[1].plot(history["valid_recon"], label="recon")
axes[1].plot(history["valid_kl"], label="KL")
axes[1].set_title("Componentes de la pérdida en validación")
axes[1].set_xlabel("Epoch")
axes[1].legend()

plt.tight_layout()
plt.show()

../_images/4d0a873e4d0ab7442ef9d787bbb012175cbc6627694b20b138a09745823eff6a.png

Parte 6#

Baseline: regresión lineal#

Antes de evaluar el CVAE conviene compararlo contra un modelo mucho más simple.

La regresión lineal sirve como baseline porque:

es rápida de entrenar;
sus coeficientes son fáciles de interpretar;
nos dice cuánto de la masa puede explicarse con una relación aproximadamente lineal entre las variables.

Si el CVAE no mejora de forma clara a esta baseline, entonces su mayor complejidad no estaría justificada para la tarea de predicción puntual.

linear_reg = LinearRegression()
linear_reg.fit(X_train_std, y_train_std.ravel())

lin_pred_std = linear_reg.predict(X_test_std).reshape(-1, 1)
lin_pred = lin_pred_std * y_std + y_mean

lin_mae = mean_absolute_error(y_test, lin_pred)
lin_rmse = math.sqrt(mean_squared_error(y_test, lin_pred))
lin_r2 = r2_score(y_test, lin_pred)

print(f"Regresión lineal | MAE  = {lin_mae:.4f}")
print(f"Regresión lineal | RMSE = {lin_rmse:.4f}")
print(f"Regresión lineal | R2   = {lin_r2:.4f}")

Regresión lineal | MAE  = 14.3357
Regresión lineal | RMSE = 19.6205
Regresión lineal | R2   = 0.3952

Parte 7#

Predicción de masa con el CVAE#

Una vez entrenado el CVAE, ya no usamos la masa verdadera.

En inferencia:

tomamos solo la condición x;
muestreamos z ~ N(0, I) desde el prior;
el decoder produce una masa puntual para cada muestra de z.

Si repetimos esto varias veces, podemos estimar:

una predicción media de la masa;
una desviación estándar entre muestras latentes como medida de dispersión.

Estas cantidades se comparan luego con la regresión lineal entrenada sobre los mismos datos.

@torch.no_grad()
def predict_mass_distribution(model, x_cond, n_samples=100):
    model.eval()
    x_cond = x_cond.to(DEVICE)
    draws = []

    for _ in range(n_samples):
        z = torch.randn(x_cond.size(0), model.latent_dim, device=x_cond.device)
        y_hat = model.decode(z, x_cond)
        draws.append(y_hat)

    draws = torch.stack(draws, dim=0)
    pred_mean = draws.mean(dim=0)
    pred_std = draws.std(dim=0)
    return pred_mean, pred_std, draws


x_test_tensor = torch.tensor(X_test_std, dtype=torch.float32)
pred_mean_std, pred_std_std, pred_draws_std = predict_mass_distribution(model, x_test_tensor, n_samples=150)

pred_mean = pred_mean_std.cpu().numpy() * y_std + y_mean
pred_std = pred_std_std.cpu().numpy() * y_std
y_true = y_test

cvae_mae = mean_absolute_error(y_true, pred_mean)
cvae_rmse = math.sqrt(mean_squared_error(y_true, pred_mean))
cvae_r2 = r2_score(y_true, pred_mean)

comparison_df = pd.DataFrame([
    {'modelo': 'Regresión lineal', 'MAE': lin_mae, 'RMSE': lin_rmse, 'R2': lin_r2},
    {'modelo': 'CVAE', 'MAE': cvae_mae, 'RMSE': cvae_rmse, 'R2': cvae_r2},
]).sort_values('MAE')

comparison_df

	modelo	MAE	RMSE	R2
1	CVAE	0.448993	0.714812	0.999197
0	Regresión lineal	14.335706	19.620487	0.395151

fig, axes = plt.subplots(1, 2, figsize=(12, 5))

mass_min = float(min(y_true.min(), pred_mean.min(), lin_pred.min()))
mass_max = float(max(y_true.max(), pred_mean.max(), lin_pred.max()))

axes[0].scatter(y_true[:1500], lin_pred[:1500], s=10, alpha=0.35, color='#4C72B0')
axes[0].plot([mass_min, mass_max], [mass_min, mass_max], color='black', linestyle='--')
axes[0].set_xlabel('Masa real')
axes[0].set_ylabel('Masa predicha')
axes[0].set_title('Regresión lineal')

axes[1].scatter(y_true[:1500], pred_mean[:1500], s=10, alpha=0.35, color='#55A868')
axes[1].plot([mass_min, mass_max], [mass_min, mass_max], color='black', linestyle='--')
axes[1].set_xlabel('Masa real')
axes[1].set_ylabel('Masa predicha')
axes[1].set_title('CVAE')

plt.tight_layout()
plt.show()

../_images/ad2a4d23503dbd4012369ecc53ad0fb7290f5a86c14b14bf0c5d63a5d95037b6.png

lin_errors = (lin_pred.reshape(-1, 1) - y_true)
cvae_errors = (pred_mean.reshape(-1, 1) - y_true)

fig, axes = plt.subplots(1, 2, figsize=(12, 4))

axes[0].hist(lin_errors, bins=50, color='#4C72B0', alpha=0.55, label='Regresión lineal')
axes[0].hist(cvae_errors, bins=50, color='#55A868', alpha=0.55, label='CVAE')
axes[0].set_title('Error de predicción')
axes[0].set_xlabel('masa_predicha - masa_real')
axes[0].legend()

axes[1].hist(pred_std, bins=50, color='#DD8452', alpha=0.85)
axes[1].set_title('Desviación estándar entre muestras de z')
axes[1].set_xlabel('dispersión inducida por el latente')

plt.tight_layout()
plt.show()

../_images/ce40caf6d58cfd5c05e42422819b51b4e7303c05fe4a473c5d401fe830dee69b.png

Parte 8#

Mirar la distribución predictiva en algunos eventos#

Una ventaja del CVAE frente a una regresión puramente determinista es que podemos muestrear distintos valores de z y obtener varias masas plausibles condicionadas por las mismas variables de entrada.

Abajo elegimos algunos eventos del conjunto de prueba y mostramos la dispersión de masas inducida únicamente por el muestreo latente. También marcamos la predicción de la regresión lineal para comparar una salida determinista contra el abanico de masas que genera el CVAE.

indices = [23, 5, 10]
fig, axes = plt.subplots(1, len(indices), figsize=(15, 4))

draws_np = pred_draws_std.cpu().numpy() * y_std + y_mean

for ax, idx in zip(axes, indices):
    ax.hist(draws_np[:, idx, 0], bins=35, alpha=0.8, color='#55A868')
    ax.axvline(y_true[idx, 0], color='black', linestyle='--', label='real')
    ax.axvline(pred_mean[idx, 0], color='#C44E52', linestyle='-', label='media CVAE')
    ax.axvline(lin_pred[idx, 0], color='#4C72B0', linestyle=':', label='lineal')
    ax.set_title(f'Evento {idx}')
    ax.set_xlabel('masa')
    ax.set_xlim(5, 40)

axes[0].legend()
plt.tight_layout()
plt.show()

../_images/c9c04337cd9d27ee5d66e12241194378665163a42f8937c69157611255cff5a2.png
